Propósito
formativo: El alumno
comprende e identifica las topologías de redes.
|
|||
|
COMPETENCIAS A DESARROLLAR.
|
|||
|
Profesionales:
|
Elabora el
diagrama de la red en base a las características del lugar en que se
instalará y el número de componentes.
|
||
|
Genéricas:
|
1.Se
conoce y valora a sí mismo y aborda problemas y retos teniendo en cuenta los
objetivos que persigue.
4
.Escucha, interpreta y emite mensajes pertinentes en distintos contextos
mediante la utilización de medios, códigos y herramientas apropiados.
|
||
|
De productividad y empleabilidad:
|
Aplica las
diferentes topologías de las redes LAN de acuerdo a las necesidades del usuario.
|
||
|
CONTENIDOS
|
|||
|
Fácticos (Saber)
|
Procedimentales (saber hacer)
|
Actitudinales (saber ser)
|
|
|
Aplicar
los tipos de topologías dependiendo del caso.
|
Identificar
bien, observar cual es la mejor y la topología más adecuada-
|
Seleccionar
la topología y aplicarla al problema.
|
|
|
PRODUCTOS
DE APRENDIZAJE:
Topologías
física y lógica.
|
|||
|
Duración: 2 sesiones.
|
|||
APERTURA.
Actividad 1. Investiga en Internet las siguientes definiciones, escríbelas en
una hoja y anéxalo a este manual de prácticas:
.
Topología:
Se define como el mapa físico o lógico de
una red para
intercambiar datos. En otras palabras, es la forma en que está diseñada la red,
sea en el plano físico o lógico.
Topología
física:
Se refiere a
la disposición física de las maquinas, los dispositivos de red y cableado.
Topología
lógica:
Se refiere
al trayecto seguido por las señales a través de la topología física, es decir,
la manera en que las estaciones se comunican a través del medio físico.
Tipos de
topología física:
- Topología
en anillo.
- Topología
en bus.
- Topología
en estrella.
Tipos de
topología lógica:
- Topología
anillo-estrella: implementa un anillo a través de una estrella física.
- Topología
bus-estrella: implementa una topología en bus a través de una estrella física.

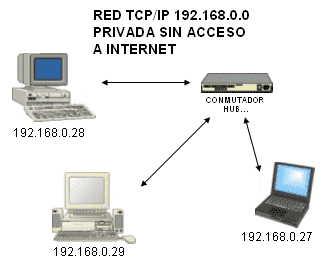

Ejemplos de
topología física:
DESARROLLO:
Escribe lo que se te pide.
Identifica los tipos de la siguiente imagen y describe dos de ellas.
Topología en Árbol:
La topología en árbol es una variante de la de estrella. Como en la estrella, los nodos del árbol están conectados a un concentrador central que controla el tráfico de la red. Sin embargo, no todos los dispositivos se conectan directamente al concentrador central. La mayoría de los dispositivos se conectan a un concentrador secundario que, a su vez, se conecta al concentrador central.
La topología en árbol es una variante de la de estrella. Como en la estrella, los nodos del árbol están conectados a un concentrador central que controla el tráfico de la red. Sin embargo, no todos los dispositivos se conectan directamente al concentrador central. La mayoría de los dispositivos se conectan a un concentrador secundario que, a su vez, se conecta al concentrador central.
Topología en Anillo Doble:
Una red en anillo es una topología de red en la que cada estación tiene una única conexión de entrada y otra de salida. Cada estación tiene un receptor y un transmisor que hace la función de traductor, pasando la señal a la siguiente estación.
Una red en anillo es una topología de red en la que cada estación tiene una única conexión de entrada y otra de salida. Cada estación tiene un receptor y un transmisor que hace la función de traductor, pasando la señal a la siguiente estación.
En este tipo de red la comunicación se da por el paso de un
token o testigo, que se puede conceptualizar como un cartero que pasa
recogiendo y entregando paquetes de información, de esta manera se evitan
eventuales pérdidas de información debidas a colisiones.
CIERRE
Realiza una investigación que incluya un ejemplo de aplicación de lo siguiente:
1.- Topología BROADCAST.
La topología broadcast simplemente significa que cada host envía sus datos hacia todos los demás hosts del medio de red. No existe una orden que las estaciones deban seguir para utilizar la red. Es por orden de llegada, es como funciona Ethernet.
La topología broadcast simplemente significa que cada host envía sus datos hacia todos los demás hosts del medio de red. No existe una orden que las estaciones deban seguir para utilizar la red. Es por orden de llegada, es como funciona Ethernet.
En una red de broadcast la cuestión principal es como
determinar quien usa un canal para el cual existe competencia. Los protocolos
para esto pertenecen a un subnivel del nivel de enlace que se llama el subnivel
de MAC (Medium Access Control, o control de acceso al medio). Es muy importante
en las LANs, que normalmente usan canales de broadcast.
Se puede asignar un solo canal de broadcast usando un
esquema estático o dinámico.
2.- Transmisión de TOKENS.
La transmisión de tokens controla el acceso a la red mediante la transmisión de un token electrónico a cada host de forma secuencial. Cuando un host recibe el token, ese host puede enviar datos a través de la red. Si el host no tiene ningún dato para enviar, transmite el token al siguiente host y el proceso se vuelve a repetir. Dos ejemplos de redes que utilizan la transmisión de tokens son Token Ring y la Interfaz de datos distribuida por fibra (FDDI).
La red Token-Ring es una implementación del standard IEEE
802.5
Los datos en Token-Ring se transmiten a 4 ó 16mbps
Todas las estaciones se deben de configurar con la misma
velocidad
3.- CSMA/CD.
En comunicaciones, CSMA/CD (del inglés Carrier Sense Multiple Access with Collision Detection) o, en español, acceso múltiple con escucha de portadora y detección de colisiones, es un protocolo de acceso al medio compartido. Su uso está especialmente extendido en redes Ethernet donde es empleado para mejorar sus prestaciones. En CSMA/CD, los dispositivos de red escuchan el medio antes de transmitir, es decir, es necesario determinar si el canal y sus recursos se encuentran disponibles para realizar una transmisión. Además, mejora el rendimiento de CSMA finalizando el envío cuando se ha detectado una colisión.
- CSMA/CD fue usado en las -ahora obsoletas- variantes de Ethernet 10BASE5 y 10BASE2. Actualmente las modernas redes Ethernet construidas con switches y conexiones full-duplex lo mantienen como modo de retrocompatibilidad.
4.- ETHERNET.
Es un estándar de redes de área local para computadores con
acceso al medio por detección de la onda portadora y con detección de
colisiones (CSMA/CD).
Su nombre viene del concepto físico de ether. Ethernet define las características de
cableado y señalización de nivel
físico y los formatos de tramas
de datos del nivel de enlace de datos del modelo OSI.
-Ethernet se tomó como base para la redacción del estándar
internacional IEEE 802.3, siendo usualmente tomados como sinónimos. Se
diferencian en uno de los campos de la trama de datos. Sin embargo, las tramas
Ethernet e IEEE 802.3 pueden coexistir en la misma red.
